屋外用クーラ
高度通信網が発達する中、ネットワークシステムは屋外の至る所に存在します。屋外キュービクルモデルは日射、風雨、粉塵などの厳しい条件下でも内部の機器をしっかりと守ります。また、ビル用空調機で実績のある低騒音シロッコファンの採用、及び空調負荷に合わせた多段階制御により業界トップクラスの超低騒音40dB(KCD-10-1)を実現しました。
![超低騒音](img/cooler/img2.png)
高い防水性能
- JISC0920保護等級4級以上
- 風速20m/s、水4L/㎡・分で有害な水漏れ無し
- 風速40m/sにより、有害な損傷・折損なし
優れた耐環境性
- 外板には耐重塩害塗装を施した高耐食溶融めっき鋼板を採用
- 放熱器側熱交換器には耐食処理を行ったアルミフィンを採用し、更にウレタン樹脂コーティングを施しています。塩水噴霧試験(JISC5400)にて1000時間以上の防錆性を実現
NTT-TRに準拠(KCD-10/20)
高度ネットワーク機器を妨害せず、安心した温度管理が可能です。
- 放射妨害波測定(TR55004号及びVCCI CLASS B)
- 電源線伝導妨害波測定(TR55004号及びVCCI CLASS B)
- 放射イミュニティ試験(TR549001号)(IEC61000-4-3)
- 伝導イミュニティ試験(TR549001号)(IEC61000-4-3)
- 電気的ファーストトランジェント試験(EFT/B)(TR549001号)(IEC61000-4-2)
- 静電気試験(ESD試験)(TR549001号)(IEC61000-4-2)
- 雷サージ印加試験(TR189001号)(IEC61000-4-5)
機能一覧(機種により対応機能が異なります)
![メンテナンスお知らせ機能](img/cooler/ic1.png)
設定した間隔でフィルタ点検出力表示ができます。
![冷媒圧力異常警報](img/cooler/ic2.png)
フィルタの目詰まりなどにより冷媒圧力が上昇した場合に異常停止して警報接点が作動します。
![温度センサ異常警報](img/cooler/ic4.png)
盤内温度センサ、蒸発器温度センサの異常時に停止して警報接点が作動します。
![盤内温度異常表示](img/cooler/ic5.png)
盤内温度が設定温度+10℃以上に達すると異常表示します。
![過負荷保護装置](img/cooler/ic6.png)
圧縮機の過負荷運転が続くと保護装置により圧縮機を自動停止します。
![屋外仕様](img/cooler/ic13.png)
屋外制御盤冷却用のクーラ。
![インバータ制御](img/cooler/ic14.png)
インバータ制御で省エネを実現しました。
![自己診断機能](img/cooler/ic15.png)
エラー発生時、より細かな診断機能を追加。
![低騒音](img/cooler/ic16.png)
シロッコファンの採用により業界トップの低騒音。
![DC-48V対応](img/cooler/ic17.png)
電圧変動に対し広範囲(-40~-59V)に対応可能。
![KCD-05](img/cooler/kcd05.png)
冷却能力430/480Wモデルです。詳細仕様はカタログPDFをご確認ください。
![](img/cooler/ic1.png)
![](img/cooler/ic2.png)
![](img/cooler/ic4.png)
![](img/cooler/ic5.png)
![](img/cooler/ic6.png)
![](img/cooler/ic13.png)
![](img/cooler/ic16.png)
![](img/cooler/kcd10.png)

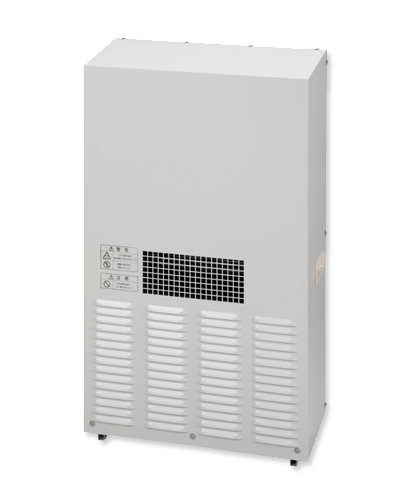

冷却能力1000/1100Wモデルです。詳細仕様はカタログPDFをご確認ください。
![](img/cooler/ic1.png)
![](img/cooler/ic2.png)
![](img/cooler/ic4.png)
![](img/cooler/ic5.png)
![](img/cooler/ic6.png)
![](img/cooler/ic13.png)
![](img/cooler/ic16.png)
![](img/cooler/kcd20.png)

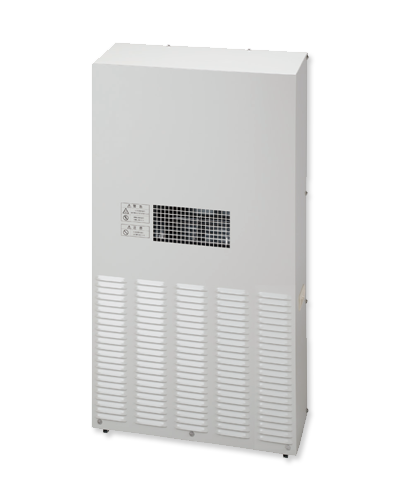

冷却能力1800/2000Wモデルです。詳細仕様はカタログPDFをご確認ください。
![](img/cooler/ic1.png)
![](img/cooler/ic2.png)
![](img/cooler/ic4.png)
![](img/cooler/ic5.png)
![](img/cooler/ic6.png)
![](img/cooler/ic13.png)
![](img/cooler/ic16.png)
![](img/cooler/kcd2048.png)

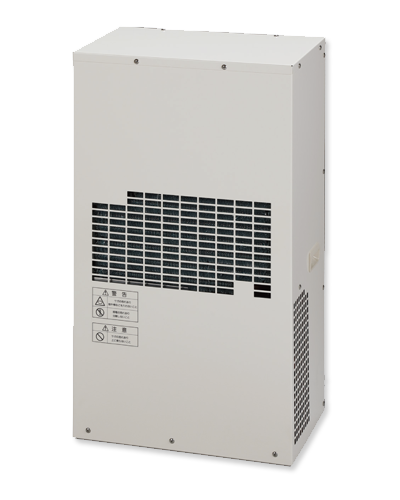

冷却能力570(440~720)Wモデルです。詳細仕様はカタログPDFをご確認ください。
![](img/cooler/ic13.png)
![](img/cooler/ic16.png)
![](img/cooler/ic14.png)
![](img/cooler/ic15.png)
![](img/cooler/ic17.png)
![](img/cooler/kcd20481.png)

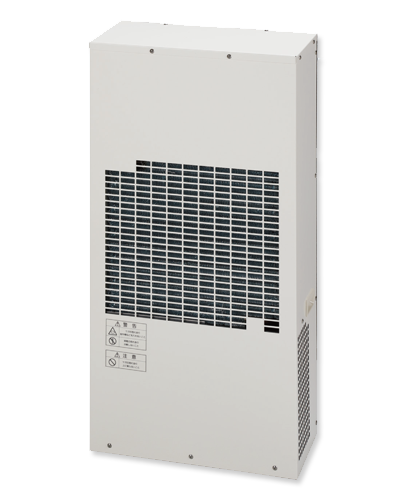

冷却能力1000(600~1100)Wモデルです。詳細仕様はカタログPDFをご確認ください。
![](img/cooler/ic13.png)
![](img/cooler/ic16.png)
![](img/cooler/ic14.png)
![](img/cooler/ic15.png)
![](img/cooler/ic17.png)
